（一）、現場安裝方案概述
本鋼結構工程在結構形式是框架，結合構件形式、重量、就位位置和施工現場實際情況，及現場設置塔吊的各項起重參數性能，本工程鋼結構采用綜合安裝方法進行。
1、鋼結構現場安裝方法：
廠房框架柱、梁等構件重量都較輕，吊裝主要采用NK250型25t汽車吊吊裝吊就位。
2、鋼結構現場安裝順序：

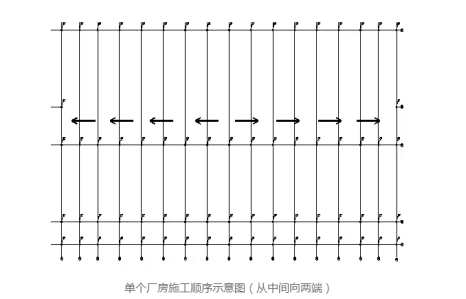

鋼結構吊裝采用“先中間、后外側，先柱后梁，先下后上”的原則。在廠房的中間部位最先形成一穩定得框架體系，然后向兩端進行推進、對稱安裝其余的鋼柱、鋼梁構件。順序如下圖所示：
（二）主要安裝構件情況分析

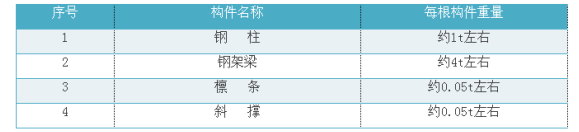

本工程的主要構件為鋼柱、鋼梁、檁條、斜撐等構件。鋼材材質為Q345 B。重量都不太重，具體如下：
序號
構件名稱
（三）起重設備選擇和布置
1、起重機的選擇
按現場平面布置圖，共5個鋼結構廠房鋼結構工程需要安裝，結合其起重性能和工況分析，現場配置NK250型25t汽車吊4臺。
主要使用區域及用途如下：
2、汽車起重機的工況性能如下表

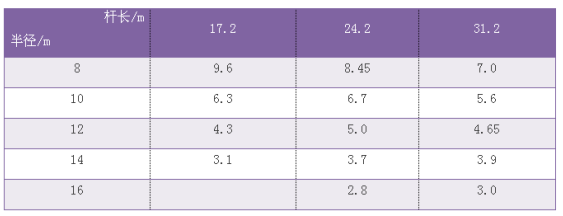

NK250型25t汽車吊額定總起重量表如下（單位：T）：
（四）鋼結構安裝工藝
1、安裝工藝整體流程（以冷凍庫為例）
地腳螺栓復測 → 鋼構件卸車 → 構件進場檢驗 → 汽車吊直接吊裝就位 → 地腳螺栓臨時緊固 → 纜風繩臨時拉結穩固 → 鋼柱軸線位置、垂直度調整 → 鋼柱螺栓和柱腳壓板緊固、焊接 → 下一鋼柱安裝 → 鋼柱間系桿安裝 → 形成首個穩定的格構體系 → 鋼屋架地面拼裝成整體并雙機抬吊就位，組成首個鋼屋架 → 兩側對稱安裝柱、屋架體系 → …… → 以此類推 → 安裝完成，結構驗收。
2、鋼結構安裝區域劃分
本工程共有肉類冷凍、肉類市場、蔬菜儲藏、蔬菜市場、敞開式銷售區五部分，按照施工流水段的劃分，共分為五個區域，具體劃分區域如下圖所示。
3、鋼結構整體安裝順序
按照工程總體部署，擬安排兩個施工隊同時進行施工，五個區域的整體施工順序為：一區、二區 …… 五區。
對于同一個廠房，鋼構件安裝順序采用以“減少誤差，從中間向兩端”的方法進行安裝。
4、鋼結構安裝順序（以冷凍庫為例）
（1）、安裝第一排鋼柱。
（2）、安裝第二排鋼柱。
（3）、安裝鋼柱之間連梁（或系桿）。
（4）、使用雙機抬吊安裝第一榀鋼屋架。
（5）、使用雙機抬吊安裝第二榀鋼屋架。
（6）、安裝兩榀屋架之間的檁條，形成穩定的框架體系。
（7）、繼續安裝下一榀剛架的鋼柱、連梁、屋架、檁條。
（8）、按上述順序依次繼續安裝屋架，柱間支撐也穿插著進行安裝。
（9）、繼續進行安裝。
（10）、屋架安裝完成。
5、柱間支撐安裝
柱間支撐與鋼柱采用節點板螺栓連接和焊接連接相結合的方式，制作及鋼柱安裝偏差對其安裝可能有較大的影響，柱間支撐在工廠內整榀拼裝完后整體運輸到現場進行安裝。柱間支撐吊裝重量較輕，可以利用25噸汽車吊進行吊裝。
交叉式柱間支撐的吊裝順序如下：
吊裝時，分為三個單體1、2、3分別吊裝。三個單體均為平面桁架結構形式，吊裝為整體吊裝。安裝時先安裝3，而后用手拉葫蘆拉到鋼柱上臨時固定，而后安裝1，連接3和1的節點，拆除手拉葫蘆，最后安裝2。整體吊裝的三個單體桁架采用25T汽車吊4點吊裝。
6、屋架梁的安裝
（1）、過長鋼架吊裝防變形措施
最長的鋼架長56米，為防止較長鋼架在起吊過程中變形，較長構件的吊裝采取雙機抬吊、四點吊裝的方法，四點吊裝起吊時四點同步受力，吊點距離保證在6米左右，這樣起吊過程中鋼架可達到均勻受力，在吊裝過程中可保持設計尺寸，合乎規范要求。
（2）、吊裝機械及施工措施
屋架鋼梁吊裝時，在鋼絲繩上串聯一個手拉葫蘆，以調整鋼梁在空中的姿態。
屋面鋼梁吊裝到位后，在松鉤之前應連接相關屋面鋼檁條等，使之形成一個空間框架的穩定結構。如果不能在松鉤之前安裝屋面鋼檁條，為防止屋架鋼梁歪扭，應拉設纜風繩。纜風繩在吊裝之前固定到屋架鋼梁上，共設四根，拉設位置在鋼梁長度的1/3處，下面拉設在附近的鋼柱柱腳。纜風繩選用Ф13.5mm，使用1T手拉葫蘆拉緊。屋面主鋼梁間連梁安裝后，即可拆除纜風繩。
由于鋼柱安裝有一定的允許偏差，且屋架梁與鋼柱采用高強度螺栓連接，因此安裝時，當?shù)跹b到位后，采取先連接一頭（但不緊固），另一頭如果能直接連接，則直接連接到位，如偏差過大，應調整鋼柱纜風繩，調整屋面梁高度間距，但鋼柱本身偏差應符合規范要求。
